一，CJ40交流接觸器用途

CJ40系列交流接觸器（簡稱接觸器）適用于交流50Hz、額定電壓至660V、電流至1000A的電力系統中接通與分?jǐn)嚯娐?，并與適當?shù)臒崂^電器或電子式保護裝置組合成電動機起動器，以保護可能發生過載的電路。

接觸器按GB14048.4及JB8591.3設計、制造與檢驗。

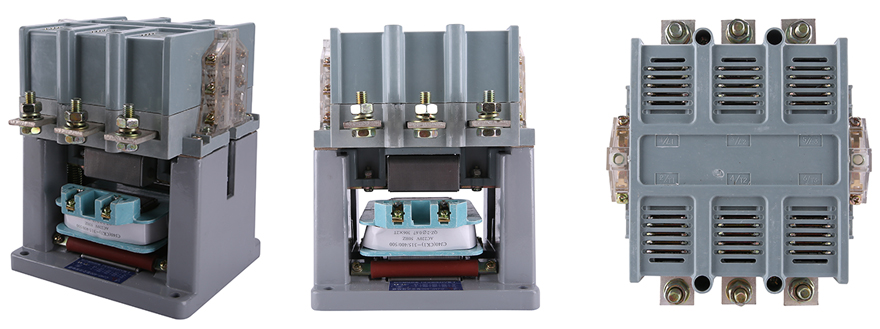

二，CJ40交流接觸器產品展示

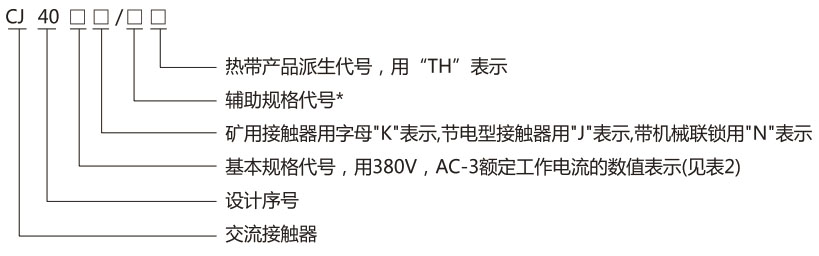

三，CJ40交流接觸器型號及含義

常規型號：CJ40-400/3,CJ40-630/3,CJ40-1000/3,CJ40-1250/3

輔助規格代號共由四部分組成，根據需要按以下順序選用，其中：
a) 第一部分用1位數字表示主電路極數，分別用3、4表示3極、4極，但3可以不寫出；
b) 第二部分用2位數字表示額定工作電壓：”03”表示380V，可以不寫出，”06”表示660V；
c) 第三部分表示額定控制電源電壓，用字母”A.C”表示交流，”D.C”表示直流，字母后用額定控制電源電壓的數值表示，但”A.C380”可以不寫出；
d) 第四部分用字母”F”和2位數字表示輔助觸頭種類及數量，前一位數字表示動合輔助觸頭對數，后一位數字表示動斷輔助觸頭對數，但”F42”可以不寫出，40A以下規格的接觸器僅有四對觸頭，”F22”可以不寫出。

四，正常工作條件和安裝條件

● 周圍空氣溫度：上限為+40℃，24h內其平均值不超過+35℃；下限為-5℃。
● 海拔：安裝地點的海拔高度不超過2000m。
● 大氣條件：安裝地點的空氣相對濕度在高溫度為+40℃時不超過50%；在較低溫度下允許有較高的相對濕度；在最濕月平均最低溫度不超過+25℃時該月的月平均******相對濕度不超過90%并應考慮因溫度變化發生在產品表面的凝露。
● 污染等級：污染等級為3級。
● 安裝類別（過電壓類型）：安裝類別為Ⅲ。
● 安裝條件：安裝面與垂直面的傾斜度不不大于5°。
注：組成礦用起動器的產品與垂直面的傾斜度不大于15°，訂貨時用戶要向制造廠申明。

五，外形及安裝尺寸

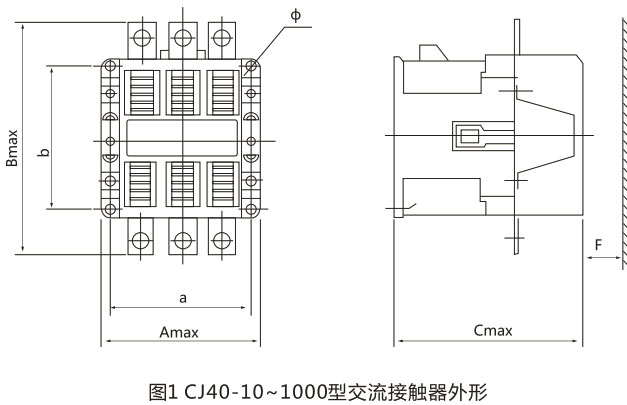

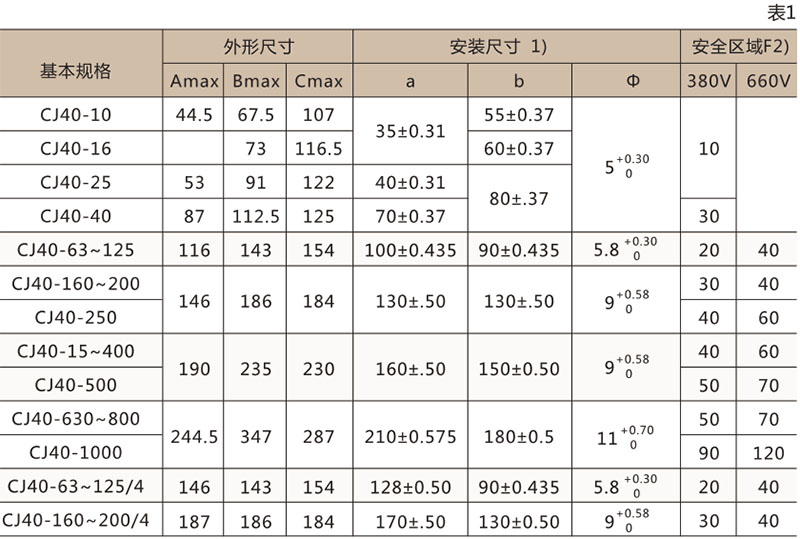

接觸器的外形尺寸和安裝尺寸見圖1和表1

注：

1）63A~125A采用安裝軌安裝，并且也可用安裝螺釘安裝，安裝軌為”TH75”型。
2）接觸器在安裝使用時，安全區域應不小于表中的F值。

六，基本規格及參數

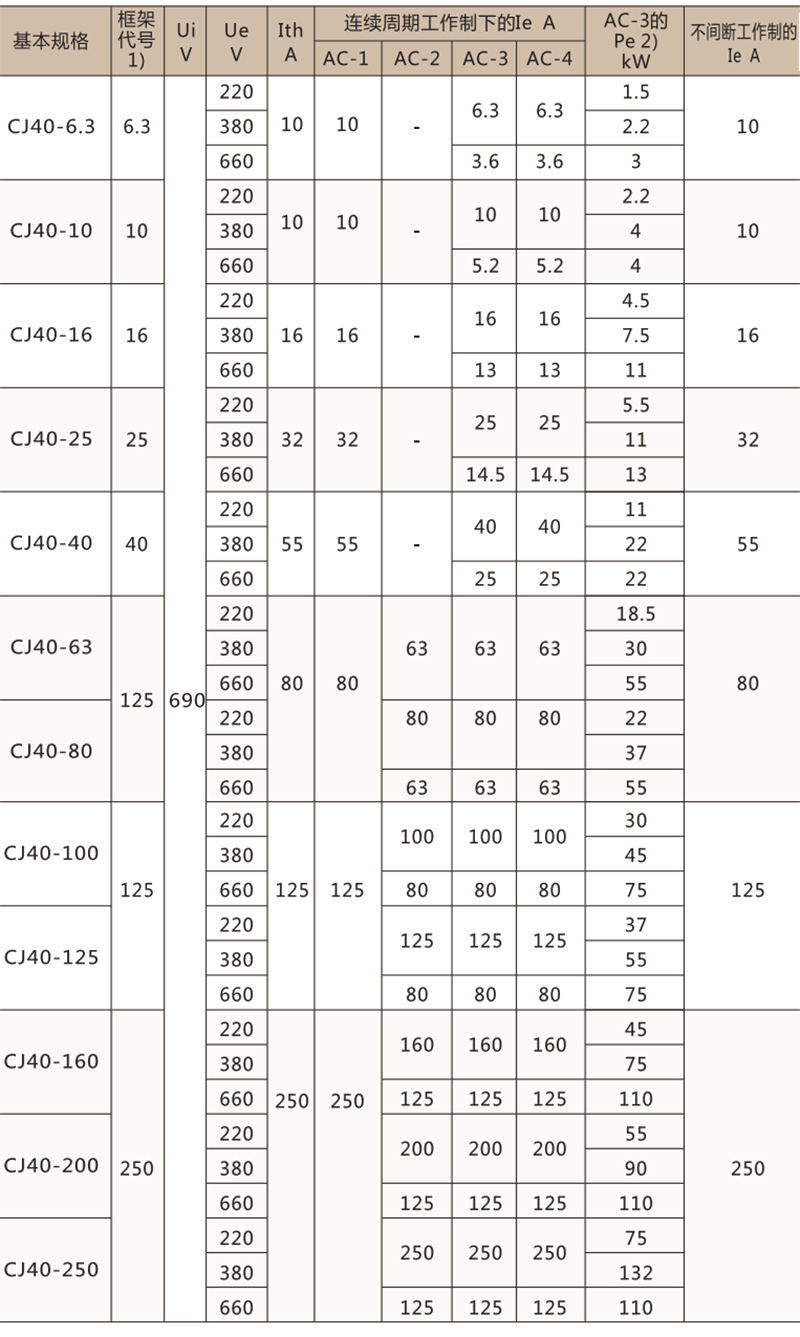

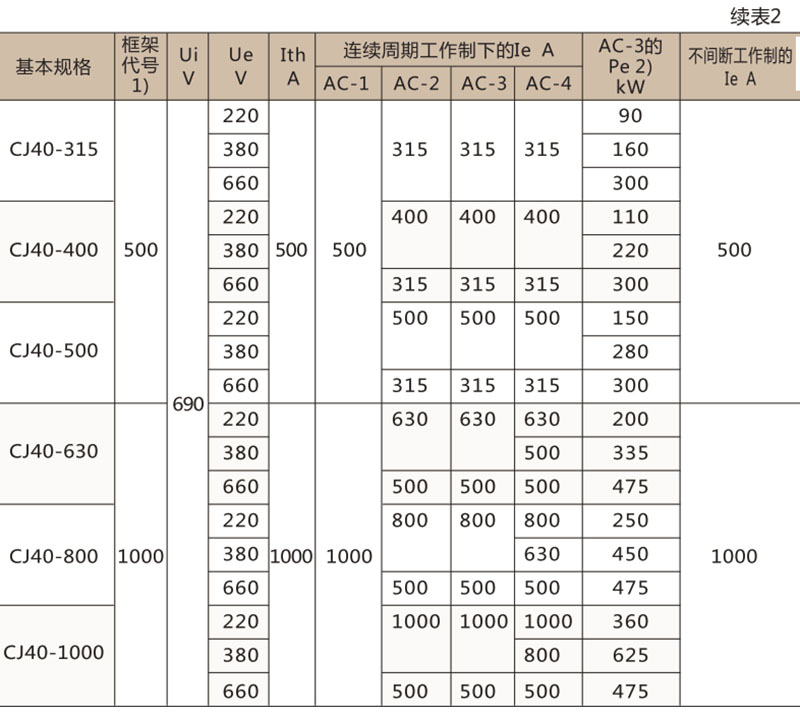

接觸器的基本參數見表2

注：

1）同一框中不同電流規格的接觸器其結構，外形尺寸和安裝尺寸均相同，主要差別為觸頭尺寸不同。
2）表中推薦的額定功率是參照”y”系列三相異步電動機的交率及功率因數，并按照GB4826《電動功率等級》確定的。

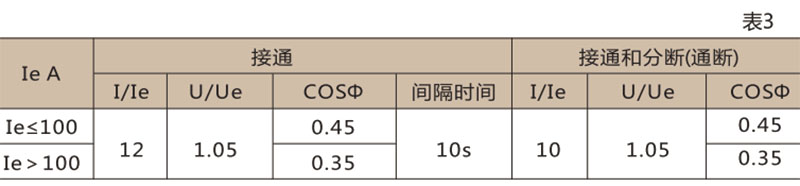

● 接觸器的通斷能力見表3（AC-4）

● 接觸器與保護器（SCPD）的協調配合：

推薦使用SCPD為RDT16（NT）系列熔斷器，其組合情況見表4

接觸器耐受過載電流的能力：

接觸器能承載AC-3類******額定工作電流的8倍過載電流，通電時間為10s。

七，控制回路工作條件

控制線圈為交流50Hz、額定電壓Us為36V、127V、220V、380V，其他規格可與制造廠協商。

控制電源吸合電壓范圍為85%~110%Us。
