一，CJ20交流接觸器用途

CJ20系列交流接觸器（以下簡稱接觸器），主要適用于交流50Hz、額定電壓至660V、額定電流至630A的電力線路中，供遠距離接通分析電路和頻繁啟動控制三相交流電動機之用，并與適當?shù)臒崂^電器或電子式保護裝置組合成電磁起動器，以保護電路可能發生的操作過負荷。

接觸器按GB14048.4、IEC60947-4-1標準設計、制造和檢驗。

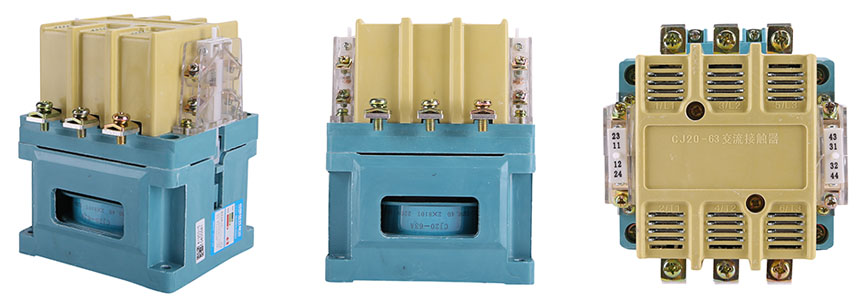

二，CJ20交流接觸器產品展示

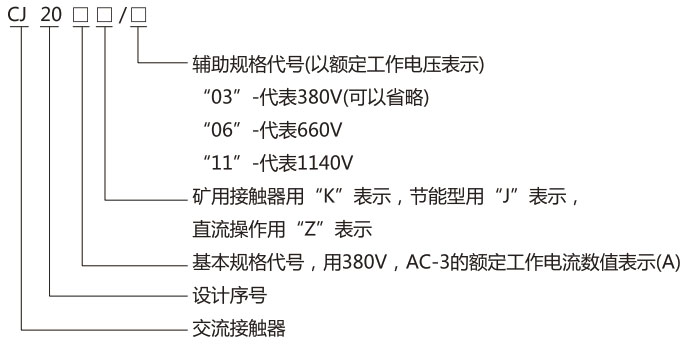

三，CJ20交流接觸器型號及含義

常規型號：CJ20-63,CJ20-100,CJ20-160,CJ20-250

四，正常工作條件和安裝條件

● 周圍空氣溫度
周圍空氣溫度不超過+40℃，且其24h內的平均溫度值不超過+35℃。周圍空氣溫度的下限為-5℃。
● 海拔：安裝地點的海拔高度不超過2000m。
● 大氣條件
高溫度為+40℃時的相對濕度不超過50%，在較低溫度下可允許有較高相對濕度，便如20℃時達90%，對由于溫度變化偶爾產生的凝露應采取措施。
● 污染等級：3級。
● 安裝類別：Ⅲ。
● 安裝條件：接觸器的安裝面與垂直面的傾斜度不大于±5°。
● 沖擊與振動：安裝在無明顯搖動和沖擊振動的地方。

五，技術參數

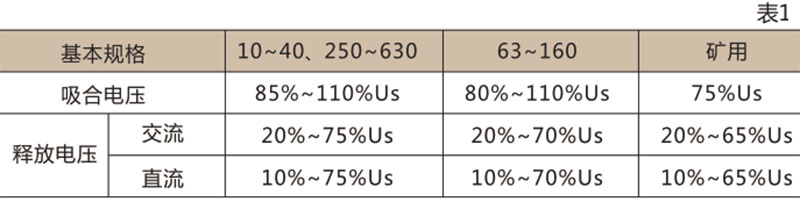

接觸器動作特性見表1

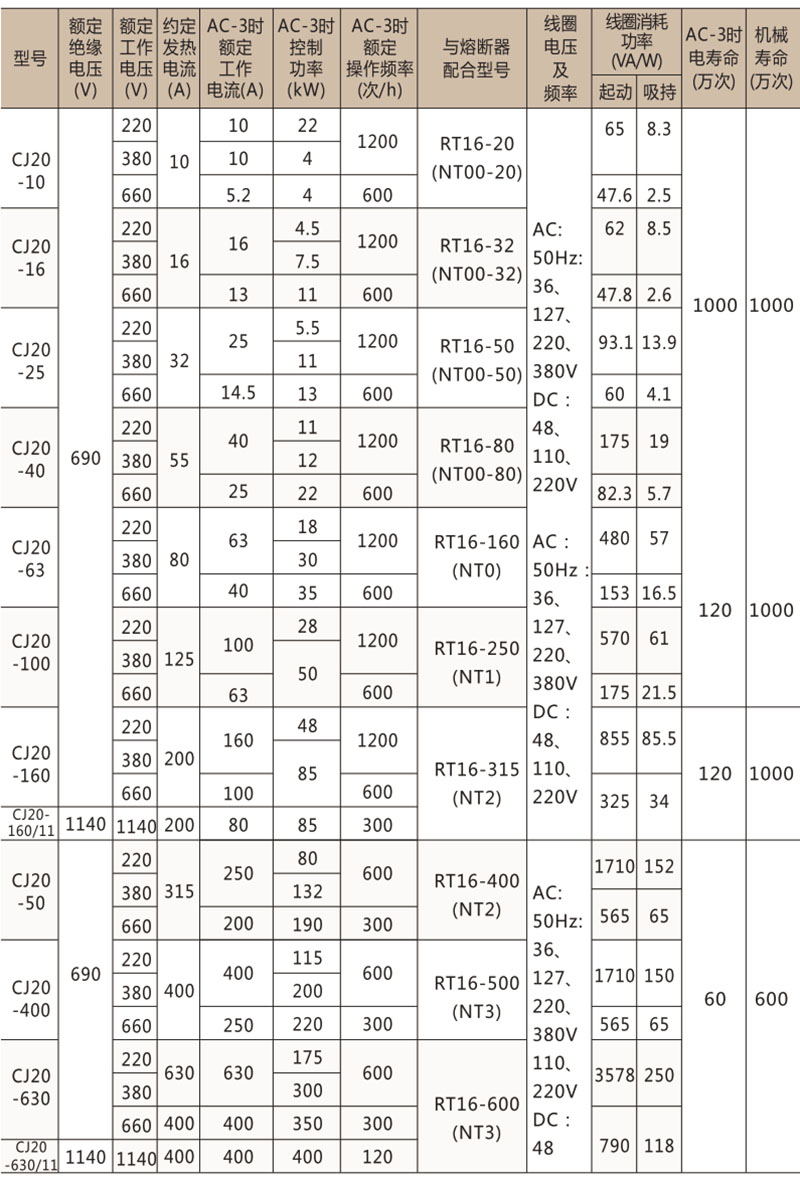

接觸器主要技術數據見表2

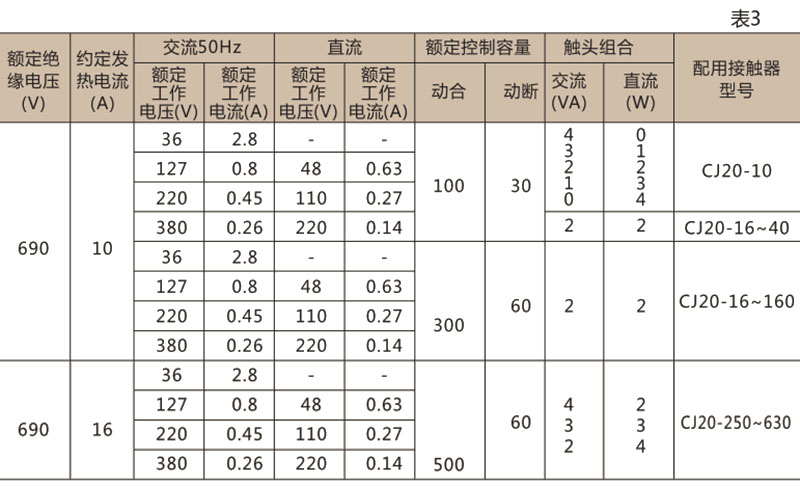

接觸器輔助觸頭參數見表3

注：CJ20-250~630一般注明時為4動合，2動斷。

六，CJ20外形及安裝尺寸

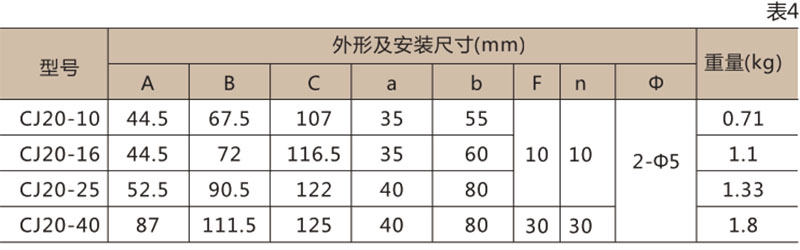

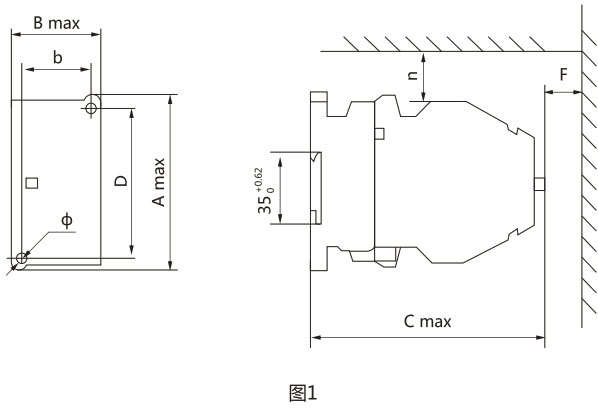

CJ20-10~40外形尺寸及安裝尺寸見圖1、表4（CJ20-10~25可以用“T”軌道安裝）。

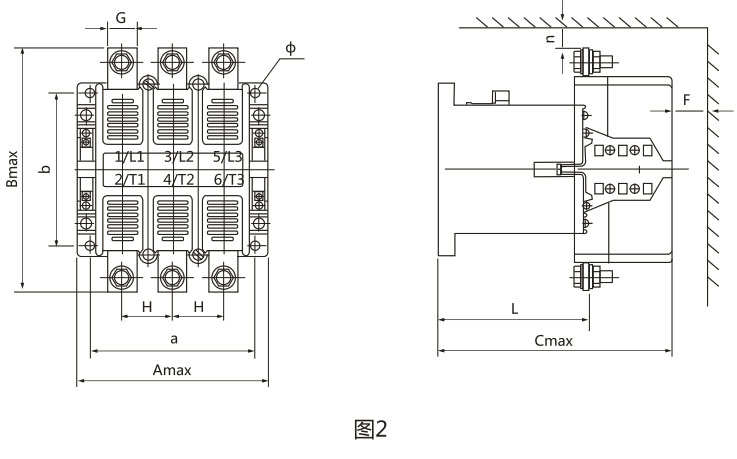

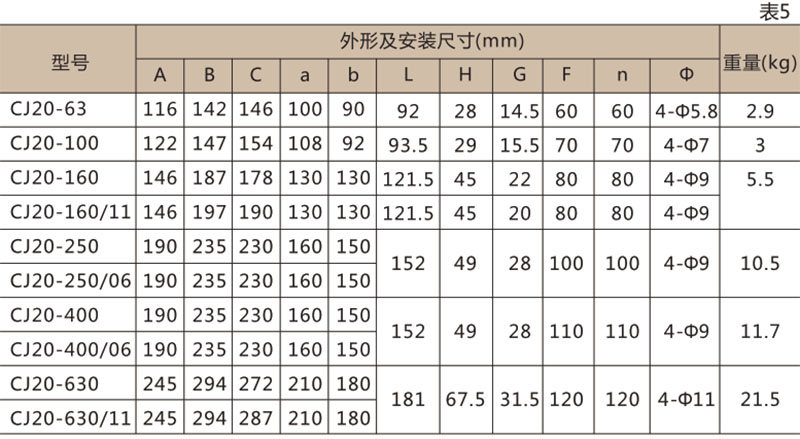

CJ20-63~630外形尺寸及安裝尺寸見圖2、表5

七，訂貨須知

訂貨時必須指出

接觸器完整型號的名稱型號。

線圈的額定工作電壓和頻率。

訂貨臺數。

訂貨示例：CJ20-10 線圈電壓220V、50Hz、10臺。
