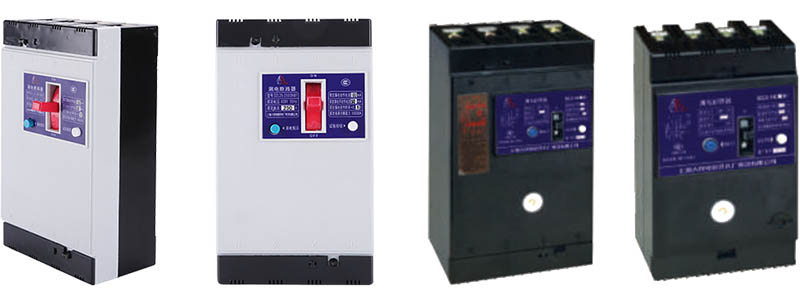

DZL25系列漏電斷路器（以下簡稱漏電斷路器），適用于交流50Hz，額定電壓380V，額定電流至250A的配電網絡中，用來對人進行間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過載及短路，還可作為線路的不頻繁轉換和電動機的不頻繁的啟動之用。
漏電斷路器按BG14048.2設計、制造與檢驗。
● 海拔高度: 不超過2000,米；
● 周圍空氣溫度: 不超過+40℃，不低于-5℃，且24小時內平均值不超過+35℃；
● 安裝地點: 的相對濕度在高溫度為+40℃時不超過50%，在較低溫度下允許有較高的相對濕度例如20℃時達90℃，并考慮到因溫度變化發生在產品表面上的凝露；
● 在無爆炸危險的介質中，且介質足以腐蝕金屬和破壞絕緣的氣體與塵（包插導電塵埃）；
● 安裝條件：安裝在無沖擊振動及無雨雪侵襲的地方；上接線端子接電電源側，下接線端子接負載側；與垂直面的傾斜度不超過5°；
● 污染等級：3；
● 安裝類別：Ⅲ；
● 電磁環境：適用于環境；
● 漏電斷路器安裝場所附近的外磁場在任何方向不超過地磁場的5倍。
● DZL25型號含義解讀如下
● 結構
本系列漏電斷路器系電流動作型電子式漏電斷路器，主要部件有：主開關（帶過載和短路保護的斷路器）、零序電流互感器，電子控制部分、漏電脫扣器、試驗裝置組成。全部零件安裝在一個塑料外殼中。
● 工作原理
當被保護電路中出現過載或短路時，液壓式脫扣器或雙金屬復式脫扣器完成延時或瞬時脫扣動作而使漏電斷路器分閘，從而切斷電源起到過載或短路保護作用。
當被保護電路中有漏電或者人身觸電時，只要剩余電流（漏電流）達到額定剩余動作值，零序電流互感器的二次繞組的輸出信號使可控硅觸發導通，并通過漏電脫扣器使漏電斷路器動作，從而切斷電源，起到漏電和觸電保護作用。
注：額定剩余不動作電流IAn0=0.51I?n
● 額定短路分斷能力、額定剩余接通能力應不低于表3的規定
● 操作循環次數與試驗參數應符表4的規定
過電流脫扣器的保護特性
斷路器短路保護電流整定值見表5
漏電斷路器過電流脫扣器反時限斷開動作特性見表6
● 外形安裝尺寸
本系列漏電斷路器的外形尺寸和安裝尺符合表7及圖2要求。
用戶訂貨時必須說明：
● 漏電斷路器的名稱及型號；
● 漏電斷路器的額定電流（A）；
● 漏電斷路器的額定剩余動作電流（mA）,客戶未注明產品出廠為mA；
● 漏電斷路器的保護種類；
● 極數（四極，客戶未注明時產品為三極四線）；
● 數量
例如：訂購DZL25-250漏電斷路器，四極，配件保護用，額定電流200A,額定剩余動作電流300mA,數量50臺。
可寫為：DZL25-250/4301 200A,300mA,50臺，
